ОПИСАНИЕ

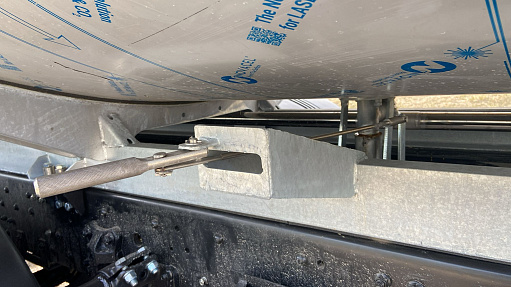

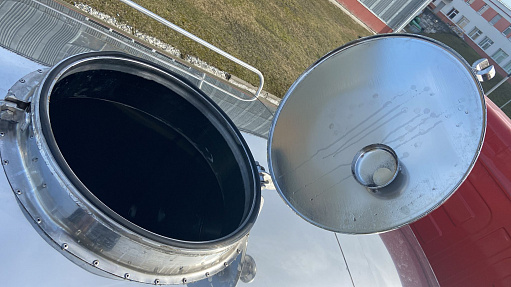

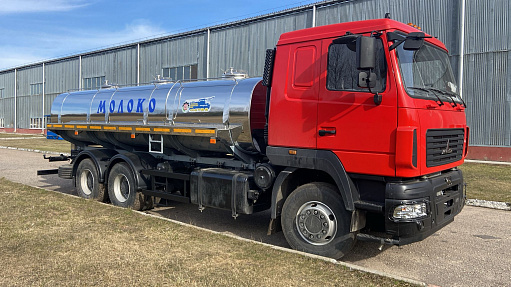

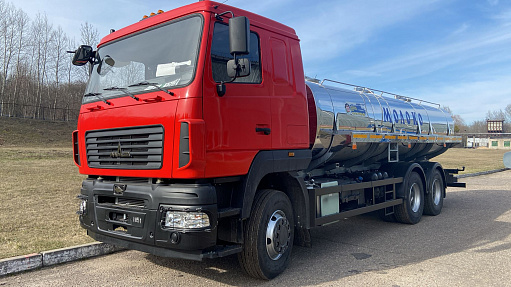

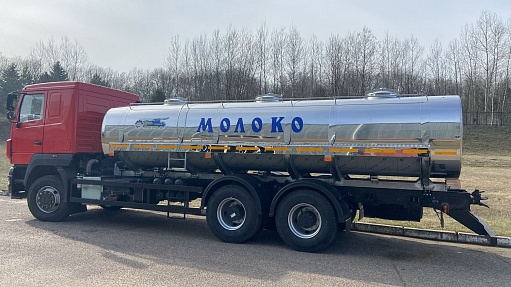

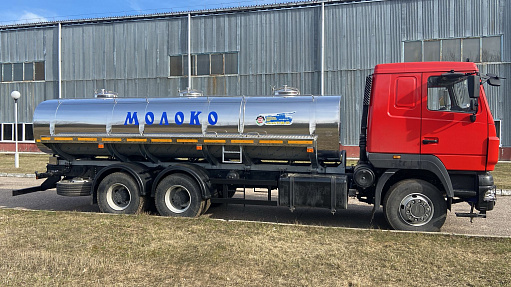

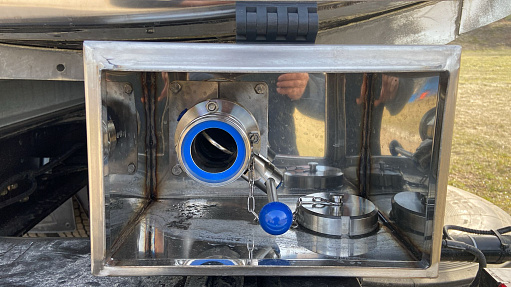

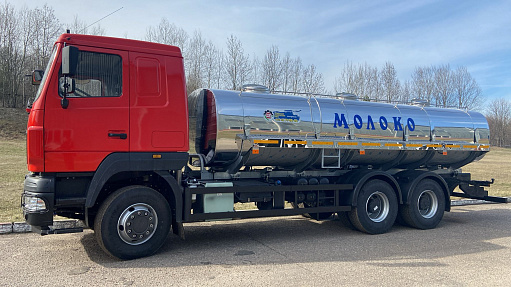

Автоцистерна для перевозки пищевых жидкостей АЦИП-14,5 на шасси МАЗ-631228-8575-012 - для перевозки пищевых жидкостей плотностью не более 1030 кг/м3. Цистерна –трехсекционная, эллиптической формы. Объем цистерны – 14,5 м3, вместимость секций:(5/4,5/5). Материал цистерны: внутренняя емкость- материал AISI 304; наружная обшивка - нержавеющая сталь AISI 304; термоизоляция – пенополиуретан. Материал подрамника – углеродистая сталь. Покрытие: горячее цинкование. Обшивка подрамника нержавеющая сталь AISI 304 Диаметр горловин не менее– 490 мм. На внутренней поверхности горловины нанесена отметка верхнего уровня наполнения (объема). Крышки цистерны изотермические, оборудованные дыхательными клапанами. Заполнение – верхний налив. Слив – гравитационный. Площадка обслуживания с двух сторон цистерны. Сливные устройства DN65 (пр-ва ОАО "ГМЗ") с ручным управлением. Сливные трубопроводы отдельно из каждой секции DN65 сведены в общий коллектор DN65 с выводом гравитационного слива в заднюю часть цистерны с дисковым затвором DN50 и резьбовым штуцером на конце DN50 по DIN 11851 с крышкой. Сливные трубопроводы не термоизолированные. Управление открытием сливных устройств - на боковой стороне автоцистерны со стороны водителя. Автоцистерна оборудована насосом НР-10 с приводом через карданную передачу от КОМ КП для слива жидкости. Насос установлен на правом лонжероне. Вход насоса соединен гибким рукавом с коллектором трубопровода через штуцер DN50 по DIN 11851 Выход с насоса - штуцер DN50 по DIN 11851 с заглушкой. Система промывки: моющие ротационные головки Ф45 установлены внутри каждой секции. На горловине каждой секции трубопровод подачи моющего раствора перекрывается дисковыми затворами DN25. Трубопровод подачи моющего раствора нержавеющая труба 38х2.5 проходит по верху цистерны, являясь поручнем и опускается вниз в задней части цистерны со стороны водителя. Подключение к трубопроводу промывки через резьбовой штуцер DN50 по DIN 11851 Цистерна на боковых поверхностях и заднем днище имеет надпись синего цвета «МОЛОКО». ЗИП: уплотнение под крышку-3шт., комплект уплотнений сливных устройств-3шт., пружина сливного устройства-3шт. прокладки под клапана-3шт.
