ОПИСАНИЕ

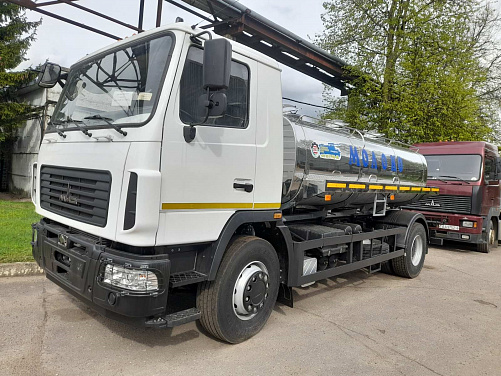

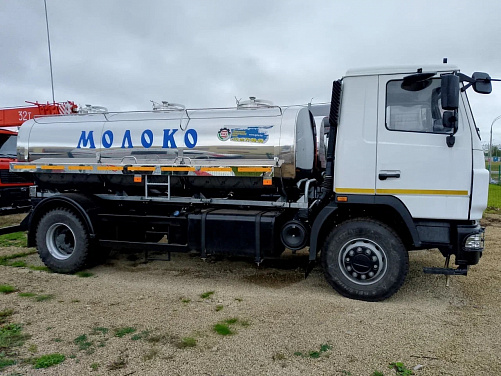

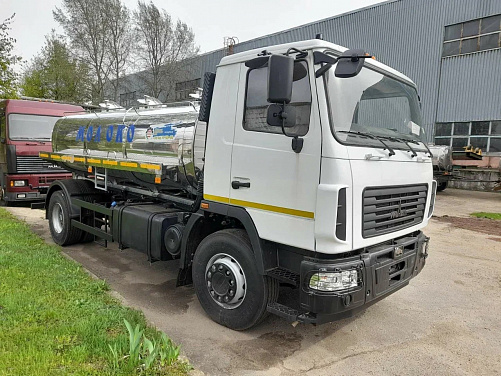

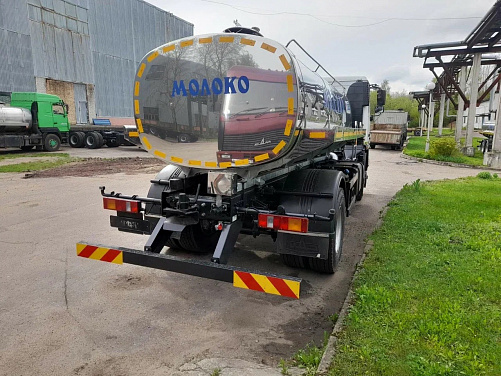

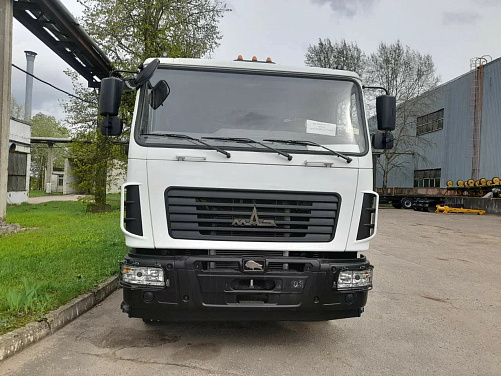

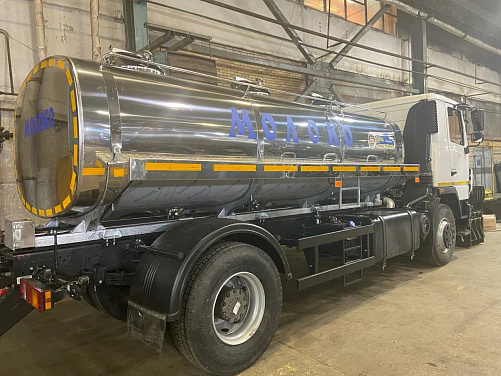

Автоцистерна изотермическая АЦИП-8.2 на шасси МАЗ-5340С3-525-000 - для перевозки пищевых жидкостей плотностью не более 1030 кг/м3. Цистерна – трехсекционная, эллиптической формы. Объем цистерны max - 8,2 м3. Материал цистерны: внутренняя обечайка - нержавеющая сталь AISI 304, наружная обшивка - нержавеющая сталь AISI 304, термоизоляция – пенополиуретан, толщиной 50 мм. Внутренний диаметр трубопроводов — 50 мм Материал подрамника – углеродистая сталь. Покрытие:оцинковка. Диаметр горловин не менее– 490 мм. Заполнение – верхний налив. Слив – гравитационный., в задней части цистерны Площадка обслуживания с двух сторон цистерны. Сливные устройства (донные клапаны пр-ва ОАО "ГМЗ"). Сливные трубопроводы отдельно из каждой секции DN50 выведены назад. Сливные трубопроводы не термоизолированные. Автоцистерна оборудована насосом НР-10 с приводом через карданную передачу от КОМ КП для слива жидкости. Насос установлен на правом лонжероне. Вход насоса соединен гибким рукавом с коллектором трубопровода через штуцер DN50 по DIN 11851 Выход с насоса –штуцер DN50 по DIN 11851 с заглушкой. Управление открытием сливных устройств –на боковой стороне автоцистерны со стороны водителя. Система промывки: моющие ротационные головки Ф45 установлены внутри каждой секции. На горловине каждой секции трубопровод подачи моющего раствора перекрывается дисковыми затворами DN25. Трубопровод подачи моющего раствора-нержавеющая труба 38х2,5 проходит по верху цистерны, являясь поручнем и опускается вниз в задней части цистерны со стороны водителя. Подключение к трубопроводу промывки через резьбовой штуцер DN50 DIN 11851. ЗИП: уплотнение под крышку-3шт., комплект уплотнений сливных устройств-3шт., пружина сливного устройства-3шт., диафрагма для клапана дыхательного - 3шт.
